Con questo tutorial voglio spiegare come ruotare dinamicamente un’immagine sfruttando un metodo presente in QuartzCore. Per tale dinamismo sfrutteremo inoltre il magnetometro, che ci permetterà di ruotare l’immagine nella direzione di marcia del nostro dispositivo (useremo per questo fine una figura a forma di freccia).
Partiamo con il nostro progetto

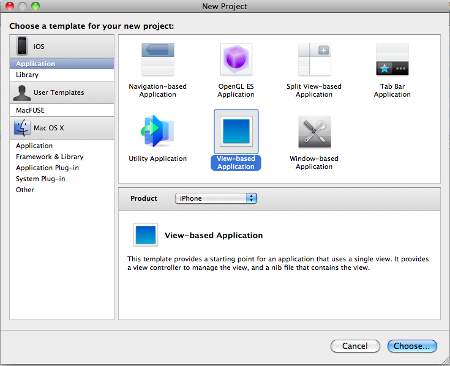

Apriamo Xcode e creiamo un nuovo progetto. Dall’elenco dei template disponibili selezioniamo “View-Based Application”. Proseguiamo e chiamiamo il nostro programmino “Rotation”.
Aggiungiamo quindi un’immagine che rappresenti una freccia nel nostro progetto, se non ne avete una potete cercarla su google o eventualmente usare quella che abbiamo usato noi nel nostro esempio (che trovare riportata qui sotto). Includiamola quindi nel nostro progetto semplicemente trascinandola e facendo attenzione a spuntare “Copy items into destination group’s folder (if needed)”, che effettuerà di fatto una copia e non un semplice link a tale file.
Aggiungiamo i framework necessari

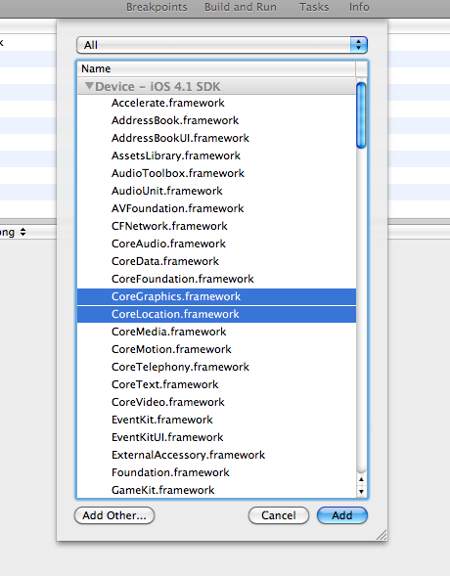

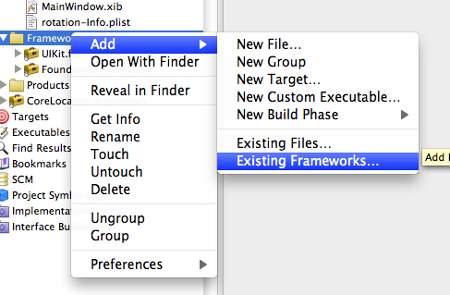

Facciamo tasto destro sulla cartella Frameworks -> Add -> Existing Frameworks e selezioniamo “QuartzCore” e “CoreLocation”
Apriamo quindi il nostro header “rotationViewController.h” e aggiungiamo le seguenti righe di codice:
#import
Dichiariamo variabili di istanza e metodi
Sempre in questo file (rotationViewController.h) dobbiamo definire il protocollo di accesso al Magnetometro, che possiamo fare in questo modo:
@interface rotationViewController : UIViewController {
Aggiungiamo quindi questi due oggetti e le relative property:
CLLocationManager *locManager;
UIImageView *imageRotation;
UILabel *courseValue;
}
@property (assign, nonatomic) CLLocationManager *locManager;
@property (retain, nonatomic) IBOutlet UIImageView *imageRotation;
@property (retain, nonatomic) IBOutlet UILabel *courseValue;
“locManager” sarà l’oggetto che istanzieremo per accedere al GPS (nel nostro caso specifico il magnetometro), “imageRotation” è una semplice ImageView che conterrà la nostra immagine da ruotare dinamicamente, “courseValue” è una UILabel che conterrà il valore numerico graficato dalla nostra immagine.
Implementiamo il codice
Ok, ora possiamo spostarci sul nostro file di implementazione per scrivere il codice necessario all’accesso al magnetometro e alla successiva rotazione dell’immagine.
Usiamo la direttiva @syntesize per poter avere a disposizione i setter/getter delle variabili/oggetti definiti nell’header:
@synthesize locManager;
@synthesize imageRotation;
@synthesize courseValue;
Aggiungiamo quindi nel metodo “viewDidLoad” il seguente codice:
[imageRotation setImage:[UIImage imageNamed:@"arrow.png"]];
self.locManager = [[CLLocationManager alloc] init];
locManager.delegate = self;
[locManager startUpdatingHeading];
Con la prima istruzione assegnerò ad “imageRotation” (al momento del caricamento della vista) l’immagine precedentemente importata nel progetto, nel nostro caso l’immagine si chiama arrow.png.
Le tre righe successive istanziano l’oggetto “CLLocationManager” necessario per accedere alle proprietà del GPS/Magnetometro e deleghiamo se stesso come “ricevente” di tutti i messaggi generati da “LLocationManager”. Facciamo partire infine gli aggiornamenti generati dal magnetometro.
Nel nostro caso specifico andremo a leggere la sua proprietà “trueHeading“, un valore numerico che va da 0 a 359, che possiamo sommariamente considerare come:
- valori tra 0 e 44 = Nord
- valori tra 45 e 89 = NordEst
- valori tra 90 e 134 = Est
- valori tra 135 and 179 = SudEst
- valori tra 180 and 234 = Sud
- valori tra 235 and 269 = SudOvest
- valori tra 270 and 314 = ovest
- valori tra 315 and 359 = NordOvest
Andiamo a scrivere ora il metodo che “CLLocationManager” ci mette a disposizione per acquisire tale valore.
#pragma mark -
#pragma mark locManager Methods
- (void)locationManager:(CLLocationManager *)manager didUpdateHeading:(CLHeading *)newHeading
{
//acquisico il valore numerico indicante la mia "direzione"
NSString *headValue = [[NSString alloc] initWithFormat:@"%3.0f", newHeading.trueHeading];
//lo converto in intero
int myIntHead = [headValue intValue];
//lo faccio processare al metodo messo a disposizione da quartz facendo ruotare l'immagine
//in base al radiante
[imageRotation setTransform:CGAffineTransformMakeRotation(myIntHead * 3.14159/180)];
courseValue.text = headValue;
[headValue release];
}
“headValue” acquisirà un valore float composto da tre numeri interi restituito dalla proprietà “trueHeading” del Magnetometro. Con [headValute intValue] convertiremo il valore di headValue in intero.
La terza riga è quella che si occupa di rotare l’immagine e vuole come argomento un radiante. Tale radiante lo otteniamo semplicemente moltiplicando il valore di “trueHeading” per π/2.
Nella quarta riga printiamo sul display il valore che stiamo graficando tramite la freccia.
Gestiamo la memoria
Come buona norma per la gestione della memoria rilasciamo tutto quello che abbiamo allocato:
- (void)viewDidUnload {
[locManager stopUpdatingHeading];
self.locManager = nil;
self.imageRotation = nil;
}
- (void)dealloc {
[super dealloc];
[locManager release];
[imageRotation release];
}
Disegnamo la semplice interfaccia grafica della nostra applicazione

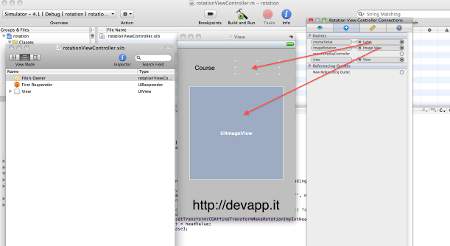

Salviamo il lavoro svolto fino ad ora ed apriamo il file “rotationViewController.xib” in InterfaceBuilder (tramite semplice doppio-clik sullo stesso).
Qui dentro dobbiamo aggiungere una ImageView e due Label, una contenente un identificativo ed una connessa ad courseValue.
Ridimensioniamola e colleghiamola a “imageRotation” che abbiamo definito precedentemente all’interno del nostro codice.
Salviamo e proviamo finalmente il nostro progetto.
ATTENZIONE: occorrerà provare direttamente su un device, altrimenti non noteremo alcuna differenza.
Se avete problemi con il tutorial, questo è il nostro file di progetto.
